技術參數

用途　

對夾式止回閥適用於公稱壓力PN1.0MPa～42.0MPa 、Class150～2500；公稱通徑DN12～1200mm、NPS1/2～48；工作溫度-196～540℃的各種管路上，用於防止介質倒流。通過選用不同的材質，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

標準與規範

1、設計與製造：API 594、API 6D、JB/T 8937；

2、結構長度：API 594、API 6D、DIN 3202、JB/T 8937；

3、壓力－溫度等級：ANSI B 16.34、DIN 2401、GB/T 9124、HG 20605、SH 3406、JB/T 74；

4、試驗與檢驗：API 598、JB/T 9092；

5、配管法蘭：JB/T 74～90、GB/T 9112～9124、HG 20592～20635、SH 3406、ANSI B 16.5、DIN 2543～2548、GB/T 13402、API 605、ASME B 16.47。

結構特點

1、結構長度短，其結構長度隻有傳統法蘭止回閥的1/4～1/8;

2、體積小、重量輕，其重量隻有傳統法蘭止回閥的1/4～1/20;

3、並瓣關閉快速，水錘壓力小;

4、水平管道或垂直管道均可使用，安裝方麵;

5、流道通暢、流體阻力小;

6、動作靈敏、密封性能好;

7、閥瓣行程短、關閥衝擊力小;

8、整體結構、簡單緊湊、造型美觀;

9、使用壽命長、可靠性強;

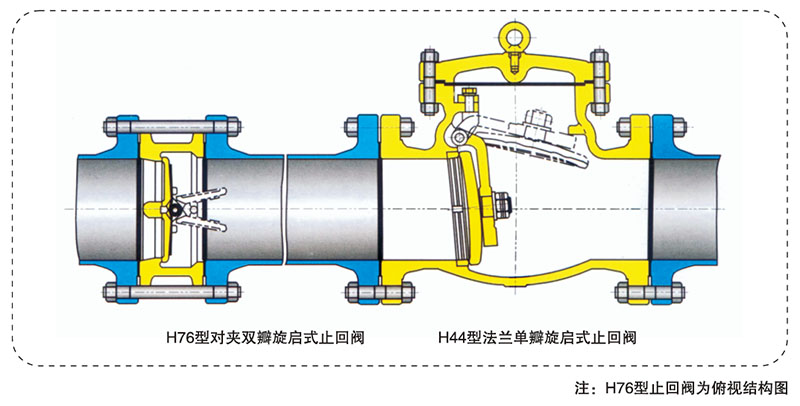

旋啟式止回閥對比

結構形式	H76型對夾雙瓣旋啟式止回閥	H44型法蘭單瓣旋啟式止回閥
水錘壓力	小，閥瓣行程短、且有彈簧輔助關閉、關閥速度快	很大，閥瓣行程式長，需要較長的關閉時間
水錘壓力	H76型的水錘壓力隻有H44型的1/2~1/5
尺寸和重量	結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，並能大量節約材料、降低造價	結構長度很長，體積笨大，重量很重
尺寸和重量	H76型的結構長度隻有H44型的1/4~1/6，H76型的重量隻有H44型的1/4~1/10
流體阻力	小，流體阻力係數ξ為2.6~2.7，隨著閥門口徑的增大，流體阻力係數減小	小，流體阻力係數ξ為1.3~3，但在低壓工況下，閥瓣不能完全開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大
安裝	可水平安裝或垂直安裝、重量輕，不必為閥門設置支座	可水平安裝或垂直安裝、大口徑閥門重量重，需設置支座
開啟壓力	很小，閥瓣在很小的壓差下就能完全打開	較大，閥瓣在較大的壓差下才能完全打開
可靠性	閥門為整體結構，簡單緊湊、閥門關閉時衝擊力小，水錘壓力小，閥門壽命長，可靠性高	閥門關閉時的巨大衝擊力及水錘壓力容易損壞閥門

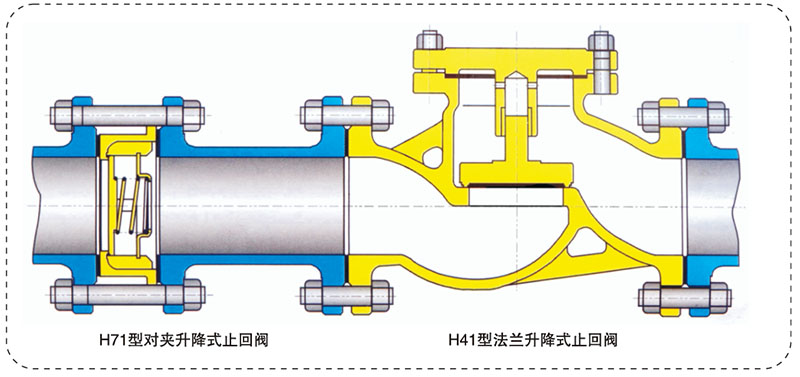

升降式止回閥對比

結構形式	H71型對夾升降式止回閥	H41型法蘭升降式止回閥
水錘壓力	很小，閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度快	小，閥瓣行程短，但無彈簧輔助關閉
尺寸和重量	結構長度很短、體積很小、重量很輕，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，並能大量節約材料、降低造價	結構長度很長，體積笨大，重量很重
尺寸和重量	H71型的結構長度隻有H41型的1/4~1/8，H71型號的重量隻有H41型的1/7~1/120
流體阻力	較大，流體阻力係數ξ為6.4~2.8	很大，流體阻力係數ξ為12~6
安裝	可水平安裝或垂直安裝，重量很輕，安裝容易	隻能水平安裝，口徑較大的閥門重量重，較難安裝
開啟壓力	很小，閥瓣在很小的壓差下就能完全打開	較小，閥瓣重量較大，需要一定的壓差才能將閥瓣完全打開
可靠性	閥門為整體結構，簡單緊湊、閥門關閉時衝擊力小，水錘壓力很小，閥門壽命長，可靠性高	可靠性較高，但閥門由閥體與閥蓋兩體構成，多了一個潛在的泄漏點
